В 1960-х годах электрики и учёные сформулировали задачу, казавшуюся почти парадоксальной: создать коммутационный аппарат, который гасит электрическую дугу быстрее и надёжнее, чем масло и воздух, но при этом не требует ни сложного обслуживания, ни взрывоопасных жидкостей. Решение нашли в пустоте — буквально. Вакуумные выключатели сегодня доминируют в классах напряжения 6–35 кВ по всему миру именно потому, что физика вакуумного дугогашения принципиально превосходит альтернативы. Это редкий случай в инженерии, когда «ничего» — отсутствие среды — работает лучше, чем «что-то».
Физика вакуумного дугогашения: почему пустота побеждает ток

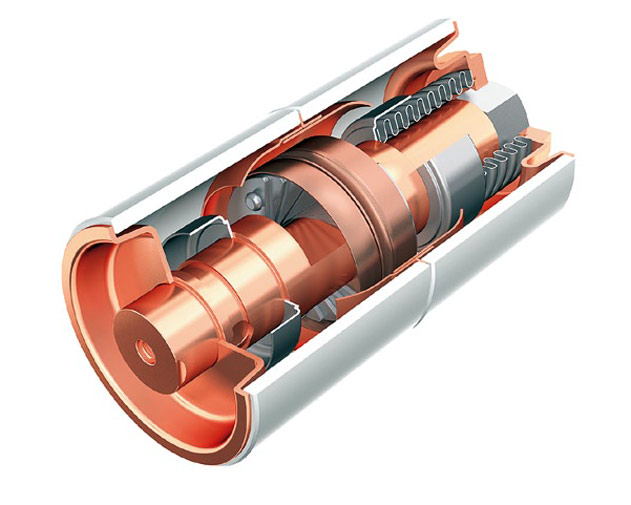

Электрическая дуга существует только при наличии ионизированной среды — газа, пара или жидкости, через которые может протекать ток. В вакуумной камере с давлением 10⁻⁴–10⁻⁶ Па свободных молекул для ионизации практически нет. Дуга в вакууме всё же возникает — из испарившегося металла контактов — но её плазма диффундирует в пространство без поддерживающей среды и гаснет при первом естественном переходе тока через ноль. Этот переход наступает 100 раз в секунду при частоте 50 Гц — максимальное время горения дуги в вакуумном выключателе составляет 10 мс против 60–100 мс в масляных аналогах.
Ключевые физические принципы, определяющие преимущества вакуумного дугогашения:
- Диффузная форма дуги. В отличие от масляного выключателя, где дуга концентрированная и разрушительная, вакуумная дуга равномерно распределена по поверхности контактов — износ контактов в 10–15 раз меньше при том же числе операций.
- Высокая восстанавливающаяся электрическая прочность. После гашения вакуум восстанавливает электрическую прочность за 10–50 мкс — в 10 раз быстрее, чем сжатый воздух, что исключает повторные пробои при высоких восстанавливающихся напряжениях.
- Отсутствие материальной среды для горения. Масляные выключатели при аварийных токах 20–40 кА генерируют углеводородные газы под высоким давлением — взрывопожарная опасность устранена в вакуумных аналогах конструктивно.
- Ресурс по числу операций 10 000–30 000 циклов. При номинальном токе это 25–30 лет работы в режиме ежедневных переключений без замены камеры — масляные выключатели требуют ревизии каждые 2000–5000 операций.
- Не требуется специальная газовая инфраструктура. В отличие от элегазовых выключателей SF₆, вакуумные не требуют систем контроля давления, рекуперации газа и специальной утилизации — что критично с учётом экологического регулирования.
Занятный инженерный факт: первый вакуумный выключатель был разработан в 1926 году Sorensen и Mendenhall, но до практического применения прошло более 30 лет — технология ждала развития металлургии, способной создать контакты с нужными свойствами. Сегодня вакуумные камеры изготавливаются с точностью 10⁻⁶ Па и гарантированным ресурсом 30 лет.
Практические последствия физики: как вакуумные выключатели меняют эксплуатацию сети
Физические преимущества вакуумного дугогашения транслируются в конкретные эксплуатационные и экономические результаты, которые можно измерить и сравнить с альтернативами. Перевод распределительной сети на вакуумные выключатели — это не просто замена одного типа аппарата другим, это изменение логики технического обслуживания всей системы.
Практические результаты применения вакуумных выключателей в распределительных сетях:
- Сокращение объёма технического обслуживания на 60–70%. Герметичная вакуумная камера не требует долива масла, замены дугогасительных вставок или чистки продуктов горения — плановое обслуживание сводится к проверке механизма привода и контактного нажатия.
- Снижение времени ликвидации аварий. Время отключения 30–50 мс ограничивает длительность токов короткого замыкания, снижая термическое воздействие на кабели и трансформаторы — вторичные повреждения от КЗ сокращаются на 40–50%.
- Совместимость с системами телеуправления. Электромагнитный или пружинный привод с электродистанционным управлением интегрируется в АСУ ТП и SCADA — переключения выполняются без выезда персонала на объект.
- Работа в экстремальных условиях без деградации. При -50°C вакуумная камера сохраняет характеристики — масло в выключателе при той же температуре загустевает до консистенции, при которой механизм не может нормально работать.
- Экологическая безопасность при утилизации. Вакуумная камера по окончании срока службы утилизируется как металлолом без специальных процедур, тогда как элегазовые аппараты требуют рекуперации SF₆ — газа с потенциалом глобального потепления в 23 900 раз выше CO₂.
Совокупная стоимость владения вакуумным выключателем за 25 лет на 35–45% ниже, чем масляным аналогом, несмотря на более высокую начальную стоимость — экономия достигается исключительно за счёт сокращения затрат на обслуживание и ремонт. За подбором и поставкой вакуумных выключателей от KazElectroSnab в Казахстане (https://kes.kz/) обращайтесь к специалистам компании — широкий ассортимент оборудования ведущих производителей и техническая поддержка на весь жизненный цикл.
