Пластинчатые теплообменники передают тепло между двумя средами через пакет тонких металлических пластин. Компактность делает их удобными для отопления, горячего водоснабжения, охлаждения и технологических контуров, но правильная работа зависит от расчёта, качества теплоносителя и схемы подключения.
Для небольших и средних систем часто рассматривают Паянные пластинчатые теплообменники, у которых пакет соединён пайкой и не предназначен для разборки. Такое исполнение уменьшает размеры и число уплотнений, однако требует особенно внимательно учитывать загрязнение, химическую совместимость и возможность промывки.
Выбор по диаметру патрубков или внешнему размеру ненадёжен. Нужны тепловая мощность, температуры на входе и выходе, допустимые потери давления, расходы обеих сред и характеристики жидкости. Эти данные позволяют определить площадь поверхности и запас без избыточного увеличения сопротивления.
Устройство и принцип работы
Каналы между пластинами
Гофрированные пластины образуют чередующиеся каналы: горячая и холодная среды движутся рядом, не смешиваясь. Рельеф создаёт турбулентность и повышает интенсивность теплообмена. Материал пластин и припоя подбирают по температуре, давлению и составу среды.
Противоточная схема обычно обеспечивает лучший температурный напор, но конкретное подключение сверяют с паспортом. Ошибка в направлении потоков или недостаточный расход заметно снижает мощность. Вес трубопроводов не должен передаваться на патрубки аппарата.
- расчёт ведут по рабочим, а не предельным параметрам;
- перед аппаратами предусматривают фильтры и сервисные краны;
- защищают контур от гидроудара и замерзания;
- оставляют место для диагностики и химической промывки.
Подбор для конкретной системы
Температура, давление и загрязнение
В отоплении важна не только номинальная мощность, но и температурный график. При низких температурах теплоносителя может потребоваться большая площадь. В системах с антифризом учитывают его вязкость и концентрацию, поскольку они влияют на сопротивление и коэффициент теплопередачи.
Если вода содержит соли жёсткости или механические примеси, каналы постепенно зарастают. Слишком узкий проход быстрее теряет пропускную способность. Запас выбирают разумно: чрезмерный размер увеличивает цену, а недостаточный приводит к недогреву и большим потерям давления.
Монтаж и обслуживание
Как сохранить расчётные характеристики

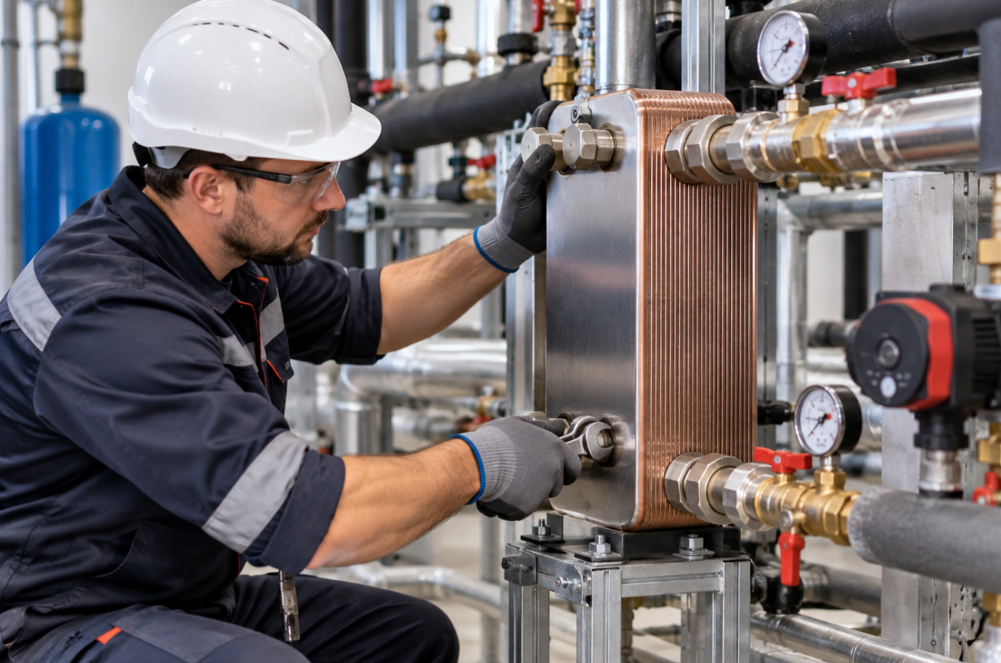

Перед запуском систему промывают, проверяют фильтры и удаляют воздух. Арматуру открывают постепенно, не допуская резкого перепада давления. Теплоизоляция корпуса уменьшает потери и защищает людей от горячей поверхности.
Состояние оценивают по температурам и перепаду давления. Ухудшение теплопередачи при растущем сопротивлении обычно указывает на загрязнение. Состав промывочного раствора согласуют с материалом пластин и припоя; агрессивная химия способна повредить аппарат.
Надёжная работа паяного теплообменника начинается с корректных исходных данных и продолжается регулярным контролем. Расчёт специалиста, фильтрация, плавный пуск и предусмотренная промывка важнее попытки выбрать модель только по цене или размеру патрубка.
